ウェブクリーナー

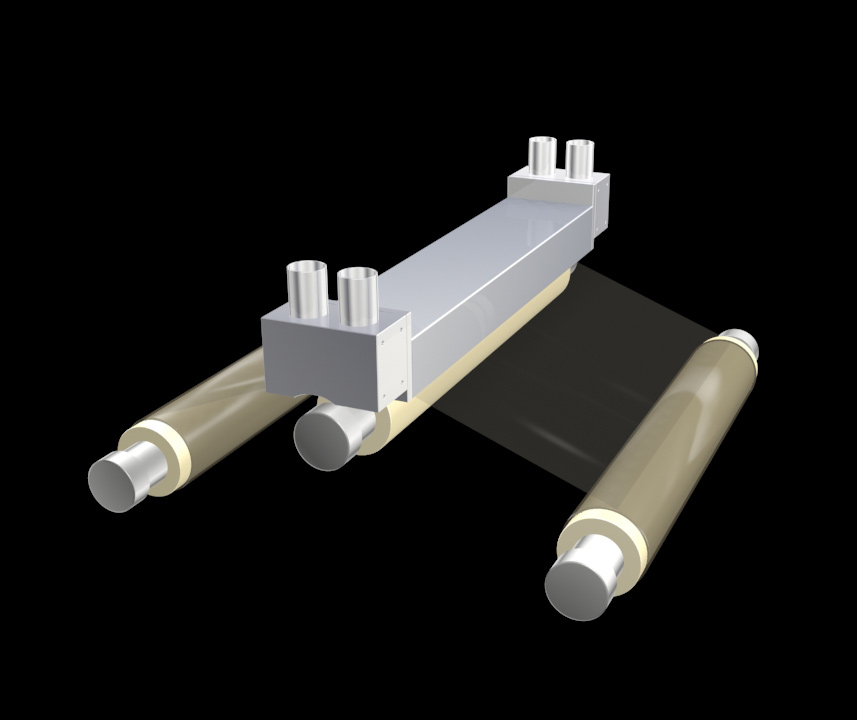

ウェブ用クリーナー USW-102

PV 式スリット配列の USW-101 を進化させた、PPV 式スリット配列です。
独自の超音波セルを二列チドリ配置し、強力に異物を剥離可能なウェブ用クリーナーです。磁気テープ、写真用フィルム、X 線フィルム、各種フィルム、金属箔、紙、金属ロール、ゴムロール等の表面に付着した異物を非接触法で完全に除去します。

製品概要

●超音波振動セルを二列チドリ配置にしたウェブ用クリーナーです。
●独自の超音波発生方式により、効果的な音圧 (振動波) が得られます。
●非接触ですから製品表面を傷めません。
●接触式のような静電気の発生やファイバーの付着もありません。
●より高速走行のウェブにも対応できるようになりました。 (実績:Max 500 m / min)
●従来取れにくかった時間経過のダストや、多少プレスされたダストにも、より有効になりました。
●P,V エアーのバランス制御バルブにより、周囲へのエアー吹き漏れをシャットアウトします。 (特許)
●ヘッド底面は、0.1 mm単位にてローラー径に合わせた完全オーダー設計です。

仕様

■ウェブクリーナー ヘッドの取付位置と製品の流れ

クリーニング基材上に付着しているさまざまな異物は、静電気によるものも少なくありません。
除電器 (イオナイザー) メーカーでもある弊社は、クリーナーの性能を、より有効にご活用いただくため、
クリーニング前に除電を行うシステムをご提供いたしております。
除電漏れがなく、除電スピードの早い AC 式エアーパージタイプのイオナイザーです。



対応例:基材幅 70 ~ 2400 mm ⇒ 410R(バー) / 411R( 電源)

イオナイザー詳細仕様は、本サイトのイオナイザー項をご覧下さい。

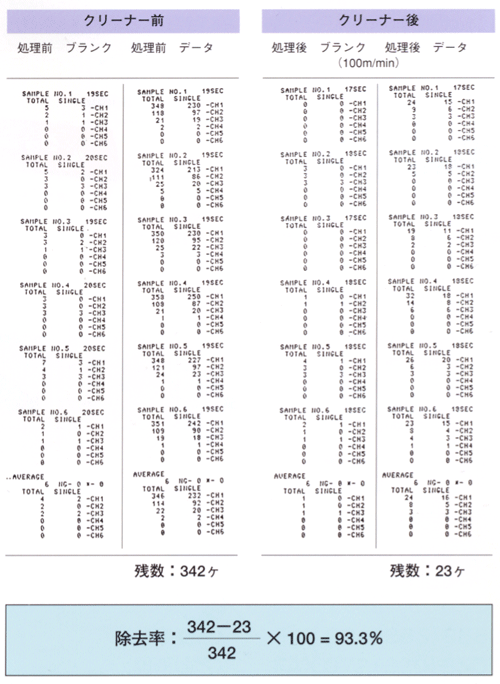

■性能確認データ例

某 PET フィルムメーカーより入手したフィルムにて、USW-102 を使った場合の
クリーニング前と後のパーティクル残数を比較したものです。


デモ評価機


 リワインダー  フィルム表裏面の同時クリーニング可能
 搬送速度  0~200m/min
 フィルム幅  50~500㎜
 コア内径  3、4、6インチ
 フィルムロール径  φ500㎜以内
 ワーク重量  50kg以内
 ラインセンサカメラ
 (欠点検出装置)
 SCANTEC ELEMENTS Ⅱ(長瀬産業製)
 検査方法  透過検査、反射検査
 検知サイズ  3μm以上
