イオナイズィングバー

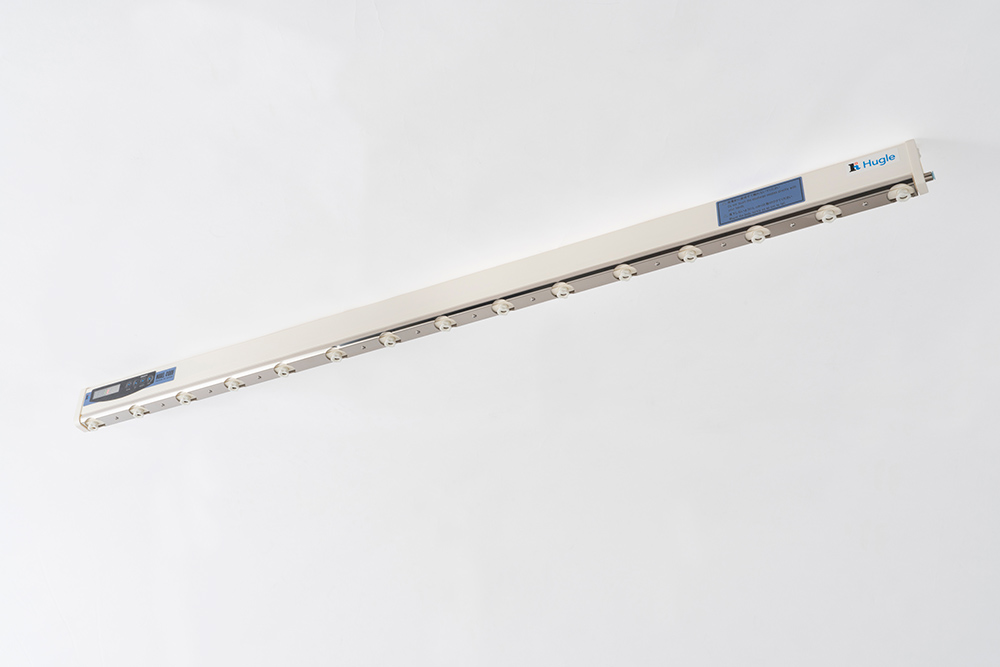

フレキシブルAC式イオナイズィングバー MODEL4100V

フレキシブルAC方式でイオンを発生し周波数切替により搬送中などの近距離からクリンブースなどの遠距離までを幅広く除電可能です。
またマイコン制御でイオンバランスをオートコントロールします。

製品概要

●フレキシブルAC式の採用により近距離から遠距離までカバー
●マイコン制御によるイオンバランスをオートコントロール
●見易いLEDパネルを搭載し簡単操作が可能
●針先にゴミを寄せ付けにくいローメンテナンス構造

オートコントロール:
マイコン制御によるイオンバランスオートコントロール機能


オートコントロール
見易いLEDパネル=簡単操作:
標準画面
標準画面
(イオンバランス表示)
バーナンバー表示画面
バーナンバー表示画面
周波数設定画面
周波数設定画面
電源OFF画面
電源OFF画面
ローメンテナンス構造:
エアパージ ワンタッチ交換 ●周囲のエアーが針先にゴミを寄せ付けにくい構造
●放電針ピッチ80㎜により高効率なイオンを発生、より広範囲除電を実現
●放電針ホルダーの交換もワンタッチで簡単
●メンテナンス時期も一目瞭然

    ・放電針のクリーニングレベルは3段階で設定可能
    ・クリーニング警報の出力が可能
仕様

項目バー長さ(mm)
370
[M4100V-052]
450
[M4100V-060]
610
[M4100V-076]
770
[M4100V-092]
1170
[M4100V-132]
1410
[M4100V-156]
名称フレキシブルACバー
型式MODEL 4100V
イオン発生方式フレキシブルAC式
周波数設定40Hz、 30Hz、 20Hz、 10Hz、 8Hz、 5Hz、 3Hz、 1Hz、 0.5Hz、 0.3Hz、 0.08Hz の11段階(11steps)
出力高電圧±6500V MAX
入力電圧DC24V ±10% リップル(P-P) 10%以下
入力電流500mA MAX(フルオプション時)
電源コネクタ8Pモジュラータイプ(本体に2箇所配置)
設置距離50~2000mm
気体導入口φ6ワンタッチ継手をバー本体片側に配置φ6ワンタッチ継手を
バー本体両側に配置
気体圧力0.3MPa MAX
材質本体:ABS樹脂
対向電極:ステンレス
放電針:タングステンまたはポリシリコン
主な機能

・イオンバランス調整
・クリーニング表示及び信号出力
・出力アラーム表示及び信号出力
・除電バー電源ON/OFF出力信号



・イオナイザーモニタリングシステム接続可

・赤外線リモコンによる運転
使用環境温度:10℃~40℃ 湿度:35%~65%RH(結露なきこと)
重量(kg)0.58

0.64

0.80

0.94

1.28

1.5
放電電極数(本)568101518

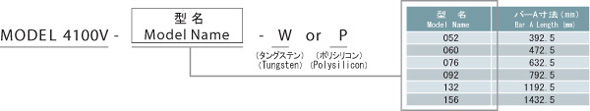

発注形態

発注形態

寸法図

寸法図1

寸法図2

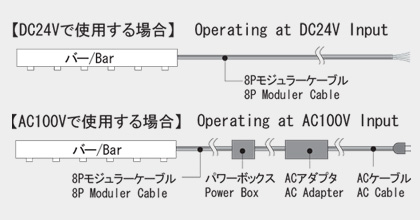

必要最小限駆動仕様

必要最小限駆動仕様
